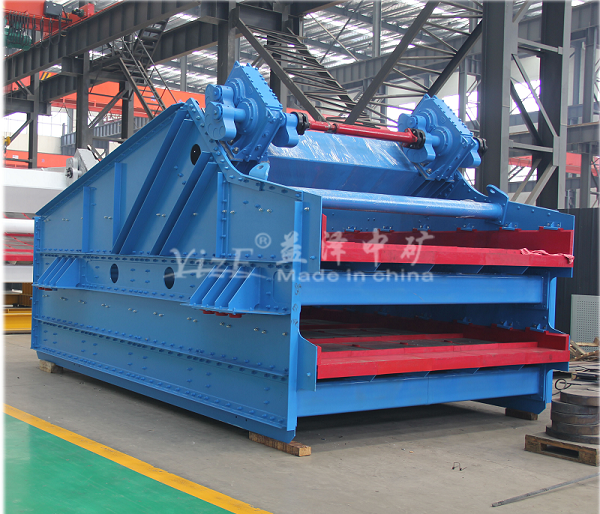

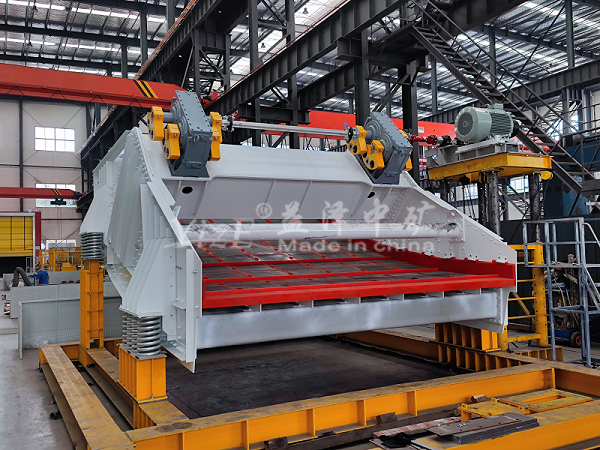

设备概述

1. 名称解析
   • 哈密：设备品牌或生产厂家名称（可能为新疆哈密地区制造商）。
   • 双层：配备上下两层筛网，可分离三种粒度物料（上层粗颗粒、中层中颗粒、底层细颗粒）。
   • 直线重型：采用直线振动轨迹，设备结构强化，适应高负荷、大冲击工况。

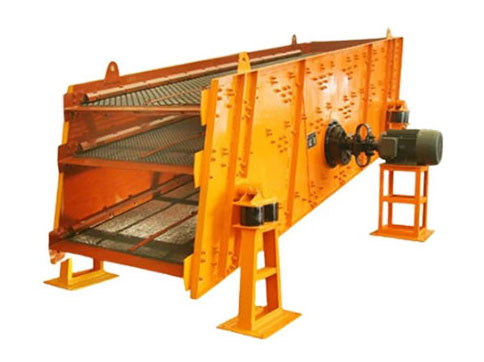

2. 结构组成
   • 筛箱、筛网、振动电机（或激振器）、减震弹簧、支撑底座、加强型侧板等。
   • 重型设计体现在厚钢板筛箱、高强度螺栓连接、耐磨衬板等细节。

哈密工况的毁灭性挑战与对策

核心技术创新（哈密定制版）
▶ 极寒三防驱动系统

组件	常规配置	哈密重载方案
振动器	脂润滑箱式激振器	稀油循环齿轮箱（带油温自控）
轴承	球面滚子轴承	双列圆锥滚子轴承（预紧力可调）
电机	普通防爆电机	耐寒变频电机（绕组加热+IP68）
弹簧	钢制螺旋弹簧	合金橡胶复合弹簧（-50℃不脆化）

▶ 磨蚀防御体系

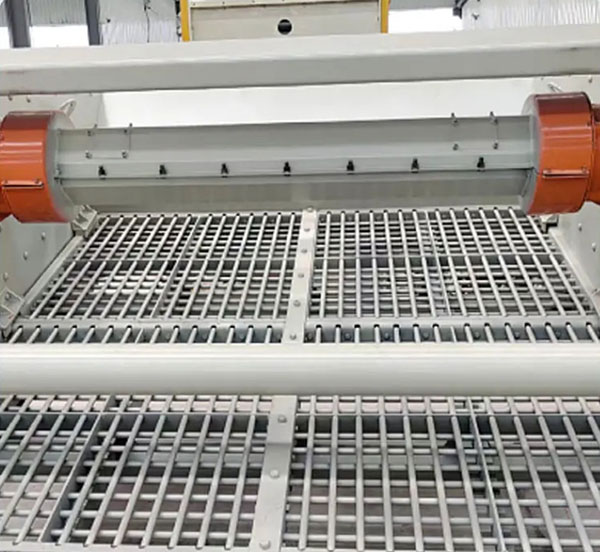

• 筛板结构

  • 上层：格栅式合金钢基板 + 可拆换碳化钨齿块（寿命≥18个月）

  • 下层：聚氨酯-陶瓷复合筛板（陶瓷嵌件硬度≥HRA90）

• 防粘附设计

  • 筛面喷涂0.5mm微孔PTFE涂层（摩擦系数＜0.1）

  • 每30分钟触发超声波清网（40kHz高频振落粘料）

作原理

1. 振动驱动：通过双振动电机同步反向旋转，产生水平+垂直的直线振动合力。
2. 物料运动：物料在筛面上呈抛物线轨迹跳跃前进，细颗粒透过筛孔下落，粗颗粒沿筛面排出。
3. 分层筛分：上层筛网分离大块物料，下层筛网分离中块物料，未透过下层的为细颗粒。

技术特点

1. 高强度设计
   • 筛箱采用加厚钢板焊接，关键部位增加筋板，抗冲击性能提升50%以上。
   • 振动电机选用大功率型号（如15kW-30kW），适应高负荷启动。
2. 大处理量
   • 筛面面积可达3m×6m以上，单台处理能力超1000吨/小时。
   • 直线振动轨迹使物料快速分散，减少堵塞风险。
3. 耐磨耐用
   • 筛网采用高锰钢或聚氨酯材质，寿命长达6-12个月。
   • 筛箱内壁铺设耐磨衬板（如NM400钢板），延长设备寿命。
4. 低故障率
   • 振动电机外置设计，便于维护且避免物料堆积。
   • 品牌轴承（如SKF、FAG），运行稳定。
5. 适应性强
   • 可处理粒度≤300mm的物料，很大进料尺寸可达500mm（需定制）。
   • 筛分粒度范围广（5-150mm），满足多种分级需求。

工况参数对照表

应用领域

• 矿山行业：铁矿石、铜矿石、金矿石等粗碎后筛分。
• 冶金行业：烧结矿、球团矿分级。
• 建材行业：石灰石、花岗岩等砂石骨料生产。
• 煤炭行业：洗煤厂原煤分级、块煤与末煤分离。
• 工程领域：水电站、高速公路建设中的大块石料筛分。

运维生死条例（哈密版）

1. 极寒启动规程

   • 通电预热≥2小时（轴承油温＞-10℃）→ 空载运行30分钟 → 渐进投料

2. 沙暴防御作战

   • 实时监测：正压舱压力传感器（＜70Pa自动报警）

   • 每日必做：压缩空气吹扫散热鳍片

   • 每周任务：开舱检查齿轮油石英粉含量
